에폭시수지접착제는 높은 강성과 접착세기와 같은 우수한 기계적성질들로 하여 구조접착제로 널리 리용되고있지만 취성이 큰 결함이 있다. 그러므로 그것은 외부충격과 압력하에서 쉽게 파괴될수 있다. 여러가지 방법으로 에폭시수지를 변성하여 이 결함을 극복하고 에폭시수지접착제의 응용범위를 넓히고있다.
최근에
지난 시기 부타디엔-니트릴고무(NBR)가 에폭시수지를 변성하는데 많이 리용되였지만 에폭시와의 혼화성과 반응성이 나쁜것으로 하여 응용에서 제한을 받았다. 이러한 결함은 NBR에 여러가지 기능단을 첨가하여 개선하였다.
2021년에 한 연구사는 액체카르복실-말단부타디엔아크릴로니트릴(CTBN)고무로 에폭시수지를 변성하여 에폭시수지의 유연성을 증가시킴으로써 겹칩자름세기와 T-박리세기를 개선하였다. 또한 2016년에 다른 연구자는 히드록시말단폴리부타디엔 (HTPB)액체고무를 에폭시수지의 취성을 개선하는데 리용하였다.
카르복실화된 NBR는 에폭시수지에 좋은 변성효과를 가지지만 제조비용이 높다. 비용을 줄이기 위하여 접지공중합방법을 적용할수 있다. 메타크릴산크롬은 중합물분자에 쉽게 접지될수 있고 카르복실기와 히드록실기와 같은 기능단들을 가지고있는 2중결합을 가지고있기때문에 접착촉진제로 리용되였다. 그러므로 NBR에 대한 접지와 에폭시변성에서 그의 리용은 에폭시수지와 혼화성과 상용성을 개선하고 접착특성을 개선할수 있다.
이 연구에서는 NBR고무에 메타크릴산크롬염을 접지시킨 메타크릴산크롬접지부타디엔-니트릴고무(GNBR)를 리용하여 에폭시수지접착제의 접착특성을 개선하였다.
첫째로, GNBR를 용액접지공중합방법으로 제조하였다.
둘째로, 제조한 GNBR를 에폭시-노볼라크접착제에 화학적으로 결합시켜 변성에폭시-노볼라크접착제를 제조하였다.

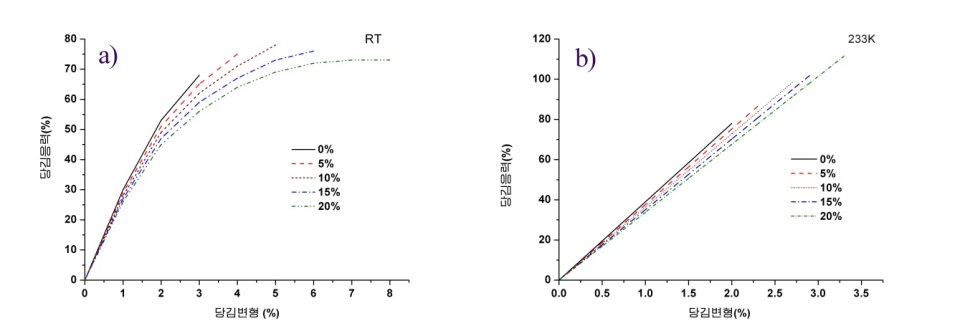

셋째로, 변성에폭시-노볼라크접착제의 접착특성을 방온도와 저온에서 검토하였다. 당김응력-변형곡선으로부터 당김세기, 양그률과 파괴변형률을 평가하고 알루미니움기질을 리용하여 막자름세기를 평가하였으며 결과는 그것들이 현저히 개선되였다는것을 보여주었다.
이상의 연구결과들은 잡지《RSC Advances》에 《Improvement of adhesive properties of modified epoxy–novolac resin by acrylonitrile–butadiene rubber grafted poly(chromium methacrylate)》(https://doi.org/ 10.1039/d4ra05047a)의 제목으로 출판되였다.
