우리 연구집단에서는 AZ31B마그네시움합금표면을 PEO기술로 처리한 다음 피틴산(phytic acid, PA)과 3-아미노프로필트리메톡시실란(3-aminopropyltrimethoxysilane, APTMS)혼성용액(PA/APTMS)을 리용한 후처리를 진행하여 친환경적인 내부식복합피막을 제조하였으며 제조기술파라메터들을 최적화하였다.

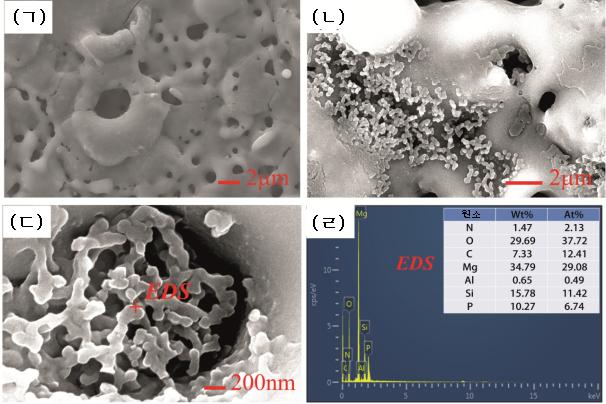

복합피막의 조성과 미세구조는 SEM, EDS, IR 및 XPS에 의하여 확정되였고 내부식성은 3.5% NaCl용액속에서 전기화학적시험에 의하여 평가되였으며 가능한 내부식물림새를 제기하였다.
결과 복합피막의 내부식성은 마그네시움합금기질과 PEO기술로만 처리된 단일피막에 비하여 크기상에서 2~3자리정도 더 개선되였다. 그물모양구조의 PA/APTMS혼성졸과 복합피막내에서의 안정한 공유결합은 부식매질이 마그네시움합금표면에로 침투되는것을 효과적으로 방지하는 내부식장벽으로서의 역할을 수행하였다.
이 연구결과는 잡지 《Surface & Coatings Technology》에 《Fabrication of environmentally friendly anti-corrosive composite coatings on AZ31B Mg alloy by plasma electrolytic oxidation and phytic acid/3-aminopropyltrimethoxysilane post treatment》(https://doi.org/10.1016/j.surfcoat.2017.07.003)라는 제목으로 발표되였다.
