다점온도측정체계는 수자식온도수감부 DS1820를 리용한 온도측정체계로서 멀리 떨어져있는 여러점에 설치된 온도수감부들을 한개의 모선을 통하여 다점온도측정장치에 련결하고 여러대의 다점온도측정장치를 콤퓨터와 련결하여 일정한 구역안의 수백개이상의 온도값들을 콤퓨터망을 통하여 실시간적으로 콤퓨터에 전송해주는 체계이다.

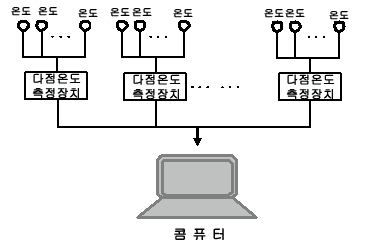

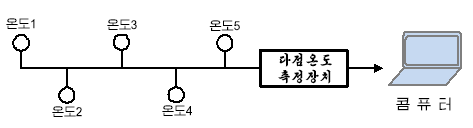

다점온도측정장치는 전원단과 한소편처리기신호처리단, 통신선, 수자식온도수감소자, RS-232통신모선, 485-232변환기로 구성되여있으며 경우에 따라 여러대의 장치를 RS-485변환기를 통하여 콤퓨터와 련결한다. 다점온도측정체계의 구성도는 그림1에서 보여준다.
다점온도측정장치에는 여러개의 수자식온도수감부 DS1820를 하나의 모선에 련결하여 온도값을 접수처리할수 있게 한소편처리기 PIC16F73를 리용하여 신호처리회로를 구성하고 Max232소자를 통하여 온도정보를 콤퓨터에 전송하며 여러개의 장치들을 련결하여야 할 경우 RS232-485변환기를 통하여 콤퓨터와 련결된다.
한소편처리기신호처리단에서는 한소편처리기 PIC16F73를 리용하여 회로를 구성하였다. 한소편처리기는 통신선을 통하여 모든 온도수감소자들에게 명령을 주며 수감부들로부터 온도정보값을 읽어들이며 그 결과를 MAX232소자를 통하여 콤퓨터에 전송한다.
하나의 모선에 여러개의 온도수감부들이 련결되였으므로 한소편처리기는 매 수감부로부터 온도정보와 함께 식별자정보도 같이 읽어 어느 소자의 온도정보인가를 식별한다.
여러대의 다점온도측정장치를 련결하는 경우 RS-485통신규약에 맞추어 통신을 진행하도록 콤퓨터프로그람을 작성하였다.
체계에서는 분산적으로 서로 떨어져있고 여러 대상들의 온도들을 종합적으로 측정하고 분석처리하며 그 결과를 통합생산체계의 주콤퓨터에 전송한다.
다점온도측정체계에서 다점온도측정장치는 수자식온도수감부 DS1820를 여러 위치에 설치하고 그 점들에서의 온도들을 측정할수 있는 장치이다. 한소편처리기와 직렬모선결합부를 포함하고있는 신호처리단은 수자식온도수감부 DS1820에서 들어오는 신호들을 분석처리하여 해당 위치에 따르는 온도값들을 식별하여 콤퓨터에 전송하며 여러개의 장치들을 련결하여야 할 경우 RS232-485변환기를 통하여 RS485통신규약에 따라 콤퓨터에 련결하여 수백개이상의 온도측정값들을 콤퓨터에서 현시할수 있게 하였다.
합리적인 알고리듬을 작성하여 수백개이상의 온도값들을 정확히 측정하고 콤퓨터에 실시간적으로 현시되도록 하였다.
다점온도측정체계는 생산공정의 현대화에서 기초적인 문제인 온도측정문제를 해결하는데서 경제기술적으로 많은 리익을 가져다준다.
이 측정체계를 공장통합생산체계에 도입함으로써 낮은 원가로 정확한 온도들을 측정할수 있게 되였으며 고장퇴치와 측정정확성검사를 쉽게 진행할수 있게 되였다.
다점온도측정체계는 많은 온도측정을 요구하는 공장생산현장과 건물구역들에 설치하여 리용할수 있다.
